一、產品名稱：

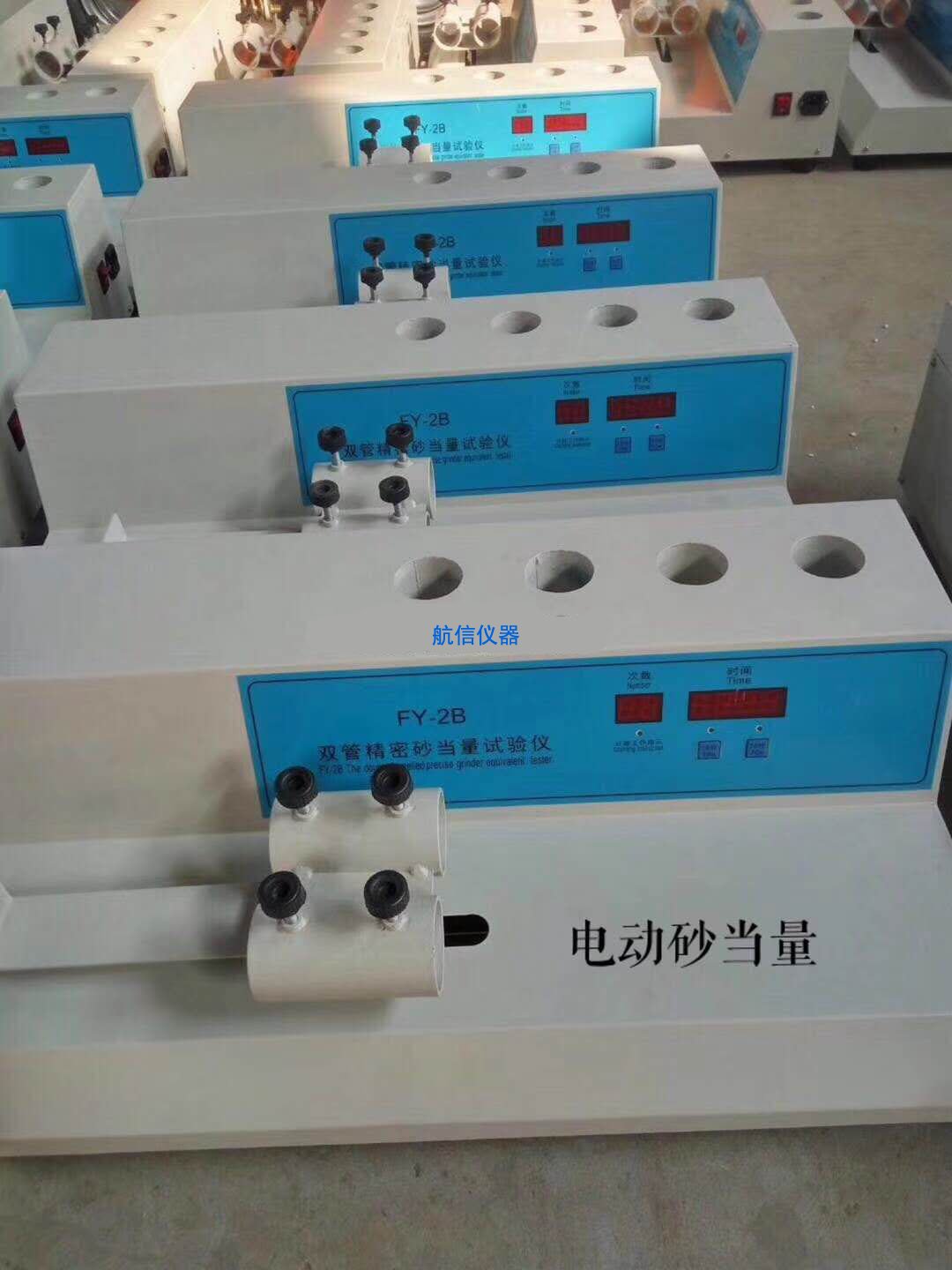

SD-3電動砂當量試驗儀

二、產品主要規格及技術性能參數

    1、SD-II型自動式砂當量振動器

       額定功率：90W

       總重：45****1kg

       外形尺寸：564×320×360

       試筒振福：20.3****1.cm

       運動周期：180次/min****2次/min

    2、其它專用儀器

        配重活塞：1kg****5g

        塑料試筒：內徑32mm****0.25mm      高度：420mm

        沖洗管：外徑6mm****0.5mm          內徑：4mm****0.2mm

三、高濃度氯化鈣溶液的配制

按無水氯化鈣（g）：蒸流水體積（ml）＝1：2進行配制。氯化鈣溶于水時放熱，溶液溫度升高，待溶液冷卻到室溫后用濾紙進行過濾，以除去不溶雜質。過濾后的高濃度溶液存放備用，該溶液中氯化氯化鈣含量為410g/L。

1、濃溶液（IL）的配制

   ⑴用量筒量取材272ml高濃度氯化鈣溶液；

   ⑵用天平稱取484.8g丙三醇；

   ⑶用天平稱取13.6g甲醛；

   ⑷將上述三種試劑轉入IL量筒中。轉入時要用少量蒸鎦水分別對盛過三種試劑的器皿洗滌3次，每次的洗水均放入量筒中，用蒸鎦水沖至IL刻度線。

   ⑸將IL配畢的溶液倒入2L的燒杯或量筒中，混合均勻，裝入密封容器備用，作為試驗用濃溶液。

2、制備沖洗液

取試驗用的濃溶液62.5ml****0.5ml，裝入5L塑料筒或瓶中，用蒸鎦水稀釋至

2.5L****0.005L。

四、細集料的砂當量試驗方法

1、目的與適用范圍

⑴本方法適用于測定細集料中所含粘性土或雜質的含量，以評定集料的潔凈程度，用SE表示。

⑵本方法適用于瀝青混合料及水泥混凝土用天然砂、人工砂、石屑，其集料大粒徑不得超過4.75mm（圓孔篩5mm）。

2、儀器與試劑

本試驗需要下列儀器和設備

⑴圓柱形試筒：透明塑料制內徑32****0.025mm，高度420****0.25mm。人試筒底部起到100****0.25mm、380****0.25mm處刻劃標記線，配有橡膠塞。

⑵沖洗管：同一根硬管組成，不銹鋼或冷鍛銅制其外徑為6****0.5mm，內徑為4****0.2mm，管的下部有一個不銹鋼兩側帶孔尖頭，孔徑為1****0.1mm。

⑶塑料桶（5升）：桶口配有插虹吸彎管的橡膠塞。桶底面高出工作臺約1.5mm。

⑷虹吸彎管和進氣彎管；將其插入桶口橡膠塞。

⑸橡膠管（或塑料管）：長約1.5mm，內徑約5mm，與沖洗管、虹吸彎管聯在一起吸液用，本有金屬夾，以控制沖洗液流量。

⑹配重活塞同桿、底座、套筒、配重組成。桿長430****0.25mm；底座直徑25****0.1mm，底面平坦光滑，垂直桿軸，橫向有三個螺絲可保持活塞在試筒中間有一點小縫隙。套筒有一個螺絲，能固定活塞下沉的位置，并有一個能靠尺子的深1cm、寬5mm的缺口，用于測量讀數。固定在活塞桿頂端的配重，除筒套外總重1kg****5g。

⑺振蕩器：使試筒產生橫向直線運動。振幅：20.3****1.0cm,運動周期180****2次/min。

⑻天平：稱量1kg,感量1g。

⑼烘箱：能使溫度控制在105****5℃。

⑽廣口漏斗（塑料制）：口的直徑100mm左右。

⑾一把長500mm的鋼板尺，刻度**到1mm。

⑿一個篩孔4.75mm（圓孔為5mm）和篩底。

⒀一個刮刀和一把勺子。

⒁溫度計。

⒂其它：一升量筒、2升燒杯、刷子、盤子、小鋁盒等。
